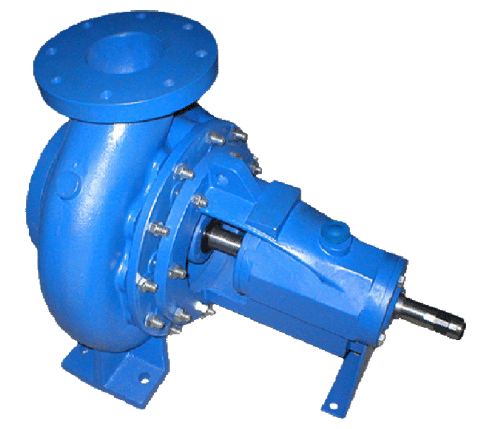

DN típusú centrifugál szivattyú

Általános jellemzés:

A DN típusú szivattyúk megfelelnek a DIN 24255 sz. szabvány előírásainak. Széles körben használhatók általános célú szivattyúzási feladatok ellátására, úgymint hűtővízkeringtetés, folyadékszállítás, légkondícionáló berendezések vízellátása, ivóvíz szállítás, stb.
A kedvező ár miatt a felhasználók - a fentiken túlmenően - gyakran használják ezeket a szivattyúkat technológiai feladatok ellátására is az olajipar, a vegyipar stb területén. Ezekhez a megnövekedett igényekhez igazodva fejlesztettük tovább az eredeti DN szivattyú családot, s kínáljuk most Önöknek.
A továbbfejlesztett szivattyúk néhány jellemzője:

1. Olajkenésű csapágyak a zsírkenésűek helyett.
2. Megnövekedett olajtér, hogy az olaj öntisztulása és a lehűlése biztosított legyen.
3. Olajnéző üveg az olajszint ellenőrzésére.
4. Tengelyvédő hüvely, mint fölösleges alkatrész elhagyása.
5. Labirint tömítések a radiális tömítőgyűrűk (szimmeringek) helyett. Mivel nincs bennük surlódó, kopó alkatrész, élettartamuk korlátlan.
6. Megvastagított tengely, saválló acélból, melynek karcsúsági tényezője (L3/D4) jelentősen lecsökkent. Ebből adódóan csökkent a tengely lehajlása az üzem közben fellépő radiális erők ellenében, s a csúszógyűrűs tömítés üzemi feltételei javultak. Kisebb a résgyűrűk kopása is.
7. Összefoglalva elmondható, hogy a fejlesztések eredményeképpen üzembiztosabb szivattyút kaptunk, melynek a karbantartási költsége is lényegesen kisebb. Ezek a szivattyúk bátran használhatók un. könnyű technológiai szivattyúként a vegyipar, olajipar, acélipar, gyógyszeripar stb. üzemeiben.

Főbb paraméterek:

Szívócsonk méretei: DN50-200
Nyomócsonkok méretei: DN32-150
Szívó és nyomókarimák nyomásfokozata: PN 16; DIN 2633;
(Külön kérésre ANSI méretekben is gyárthatóak)
Maximális szállítóteljesítmény: 540 m3/h;
Maximális emelőmagasság: 150 m
Szállítható közeg hőmérséklete: -10 Cels. -tól +120o Cels.-ig

Szerkezeti anyagok:

Csigaház: öntvény, saválló acélöntvény, bronz
Járókerék: öntvény, saválló acél öntvény, bronz
Csapágyház: öntvény
Tengely: saválló acél

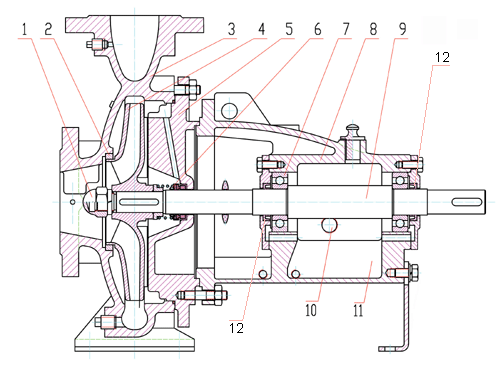

DN típusú szivattyú metszeti rajza

1. Járókerék anya 2. Résgyűrű 3. Csigaház (öntvény, saválló acél öntvény, bronz)
4. Járókerék (öntvény, bronz, saválló acél öntvény) 5. Hátlap 6. Csúszógyűrűs tömítés
7. Csapágy 8. Módosított csapágyház 9. Erősített tengely, saválló acélból
10. Olajszintmutató 11. Megnövelt olajtér 12. Labirint tömítés

Típus	Szállító teljesí- tmény (m3/h)	Szállító teljesít- mény (l/s)	Emelő- magasság (m)	Fordulat- szám (r/min)	Tengely- teljesítmény (kW)	Motor típusa és teljesítménye	Hatásfok (%)	Npshr(m)	Járókerék átmérő, max (mm)	Szívócsonk méret (mm)	Nyomó- csonk méret (mm)
DN50-32-139	15	4.2	22	2900	1.47	Y90L-2/2.2	61	2	139	50	32
DN50-32-174	18	5	37	2900	3.18	Y132S1-2/5.5	57	2	174	50	32
DN50-32-214	18	5	59	2900	5.9	Y160M1-2/11	49	2	214	50	32
DN50-32-264	22	6.1	95	2900	13.23	Y160L-2/18.5	43	2.2	264	50	32
DN65-40-139	30	8.3	23.5	2900	2.74	Y112M-2/4	70	2	139	65	40
DN65-40-174	30	8.3	35	2900	4.47	Y132S2-2/7.5	64	2.5	175	65	40
DN65-40-214	30	8.3	58	2900	8.17	Y160M1-2/11	58	2	214	65	40
DN65-40-264	33	9.2	92	2900	16.22	Y180M-2/22	51	2	264	65	40
DN65-50-139	60	16.7	23	2900	4.95	Y132S2-2/7.5	76	3.2	139	65	50
DN65-50-174	65	18.1	38	2900	9.09	Y160M1-2/11	74	3.5	165	65	50
DN65-50-214	60	16.7	56	2900	13.07	Y160L-2/18.5	70	3.2	214	65	50
DN65-50-264	65	18.1	91	2900	25.97	Y200L2-2/37	62	3.5	264	65	50
DN80-65-139	100	27.8	22	2900	7.68	Y160M1-2/11	78	3.5	139	80	65
DN80-65-174	100	27.8	35	2900	12.7	Y160L-2/18.5	75	4.2	174	80	65
DN80-65-214	110	30.6	57	2900	23.07	Y200L1-2/30	74	3.9	214	80	65
DN80-65-264	120	33.3	89	2900	39.84	Y250M-2/55	73	4.5	264	80	65
DN100-80-174	162	45	35	2900	19.3	Y200L1-2/30	80	4	174	100	80
DN100-80-214	190	52.8	55	2900	35.57	Y225M-2/45	80	5.1	214	100	80
DN100-80-264	190	52.8	86	2900	57.8	Y280S-2/75	77	5.4	264	100	80
DN125-100-214	295	79.2	52	2900	50.14	Y280S-2/75	80.5	5.3	214	125	100
DN125-100-264	295	81.9	85	2900	87.54	Y315S-2/110	78	5.2	264	125	100
DN150-125-214	360	100	49	2900	66.3	Y280M-2/90	72.5	7.2	214	125	100
DN50-32-139	7.5	2.1	5.5	1450	0.197	Y801-4/0.55	57	2	139	50	32
DN50-32-174	9	2.5	9	1450	0.416	Y801-4/0.55	53	2	174	50	32
DN50-32-214	9	2.5	14	1450	0.763	Y90S-4/1.1	45	2	214	50	32
DN50-32-264	11	3.1	23	1450	1.81	Y100L2-4/3	38	2	264	50	32
DN65-40-139	15	4.2	5.8	1450	0.365	Y801-4/0.55	65	2	139	65	40
DN65-40-174	15	4.2	8.5	1450	0.579	Y90S-4/1.1	60	2	175	65	40
DN65-40-214	15	4.2	14	1450	1.04	Y90L-4/1.5	55	2	214	65	40
DN65-40-264	16	4.4	23	1450	2.18	Y100L2-4/3	46	2	264	65	40
DN65-40-329	18	5	3.5	1450	4.24	Y132S-4/5.5	40.5	2.1	329	65	40
DN65-50-139	30	8.3	5.8	1450	0.658	Y90S-4/1.1	72	2.4	139	65	50
DN65-50-174	32	8.9	905	1450	1.18	Y90L-4/1.5	70	2.4	174	65	50
DN65-50-214	30	8.3	13.5	1450	1.7	Y100L1-4/2.2	65	2.3	214	65	50
DN65-50-264	32	8.9	22.5	1450	3.27	Y132S-4/5.5	60	2.4	264	65	50

Típus	Szállító teljesít- mény (m3/h)	Szállító teljesít- mény (l/s)	Emelő- magasság (m)	Fordulat- szám (r/min)	Tengely- teljesítmény (kW)	Motor típusa és teljesítménye	Hatásfok (%)	Npshr(m)	Járókerék átmérő, max (mm)	Szívócsonk méret (mm)	Nyomó- csonk méret (mm)

DN65-50-329	40	11.1	34	1450	6.38	Y160M-4/11	58	2.5	328	65	50
DN80-65-139	50	13.9	5.4	1450	0.98	Y90L-4/1.5	75	2.4	139	80	65
DN80-65-174	50	13.9	8.8	1450	1.62	Y100L1-4/2.2	74	2.2	174	80	65
DN80-65-214	55	15.3	14	1450	2.87	Y112M-4/4	73	2	214	80	65
DN80-65-264	60	16.7	22.5	1450	5.25	Y132M-4/7.5	70	2.3	264	80	65
DN80-65-329	65	18.1	34	1450	9.56	Y160L-4/15	63	2	329	80	65
DN100-80-174	80	22.2	9	1450	2.55	Y100L2-4/3	77	2.5	174	100	80
DN100-80-214	95	26.4	14	1450	4.64	Y132M-4/7.5	78	2.5	214	100	80
DN100-80-264	95	26.4	21.5	1450	7.52	Y160M-4/11	74	2.5	264	100	80
DN100-80-329	100	27.8	33	1450	12.66	Y180M-4/18.5	71	2	329	100	80
DN100-80-409	100	27.8	53	1450	24.06	Y200L-4/30	60	2.5	409	100	80
DN125-100-214	142	39.4	13	1450	6.36	Y160M-4/11	79	2.5	214	125	100
DN125-100-264	148	41.1	22	1450	11.37	Y160L-4/15	78	2.6	264	125	100
DN125-100-329	135	37.5	34	1450	16.7	Y180L-4/22	75	2	329	125	100
DN125-100-409	150	41.7	52	1450	31.24	Y225M-4/45	68	2	409	125	100
DN150-125-214	190	53	12.5	1450	8.55	Y160M-4/11	76	3.5	214	150	125
DN150-125-264	240	66.7	21	1450	16.95	Y180L-4/22	81	2.5	264	150	125
DN150-125-329	200	55.6	32	1450	22.35	Y200L-4/30	78	2	329	150	125
DN150-125-409	245	68.1	52	1450	45.65	Y280S-4/75	76	2.4	409	150	125
DN200-150-264	360	100	12.2	1450	14.95	Y180M-4/18.5	80	3.5	220	200	150
DN200-150-329	370	102.8	33	1450	40.55	Y250M-4/55	82	3.2	329	200	150
DN200-150-409	385	106.9	50	1450	66.36	Y280M-4/90	79	3.2	409	200	150
